Tarcza sterująca a wygięte-pompy i silniki tłokowe osi

 Sep 24, 2026

 Zostaw wiadomość



Zarówno tarcza sterująca, jak i-oś wygięta to jednostkimaszyny tłokowe osiowe. Wykorzystują te same podstawowe części: obracającą się lufę cylindra, tłoki równoległe do osi lufy i płytkę zaworową, która zmienia ciśnienie i ssanie. Różnica polega na tym, gdzie znajduje się kąt i która część przenosi obciążenie.

Ten jeden wybór wpływa na maksymalną prędkość, moment rozruchowy, zakres przemieszczenia, sposób, w jaki wał wytrzymuje obciążenia boczne, koszt i możliwość zamiany jednego modułu na inny.

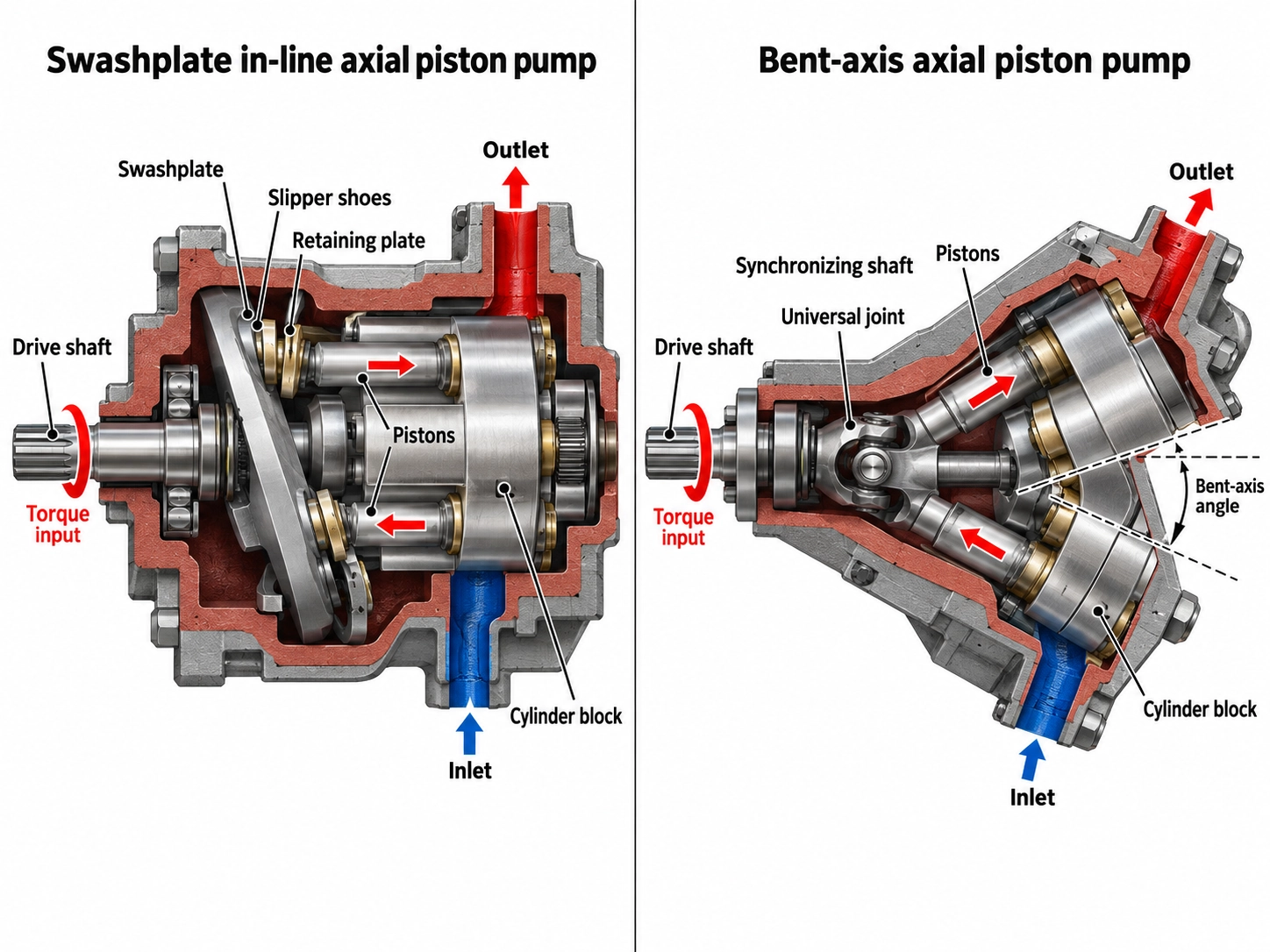

Comparison between swashplate in-line and bent-axis axial piston pump mechanical forces, piston torque, output shafts, and fluid flow direction



Gdzie leży kąt i co napędza co



Structure and components of a swashplate type axial piston pump including slippers, cylinder block, drive shaft, and swashplate tilt angle

Konstrukcja tarczy sterującej (-w linii).

Wał napędowy i tuleja cylindra mają wspólną oś. Tłoki poruszają się na kapciach po pochyłej płycie. Gdy lufa się obraca, kąt płytki powoduje wsuwanie i wysuwanie każdego skoku tłoka. W silniku tłoki pod ciśnieniem naciskają na nachyloną płytkę, co powoduje obrót lufy, a następnie lufa obraca wał.

Firma Insane Hydraulics podsumowuje kierunek siły w następujący sposób: w silnikach tarczy sterującejlufa napędza wał. (Szalona hydraulika)



Konstrukcja z wygiętą osią-

Lufa cylindra jest pochylona względem wału. Tłoki łączą się z kołnierzem napędowym na wale, więc siła tłoka trafia bezpośrednio na wał. Element synchronizujący sprawia, że ​​lufa obraca się wraz z wałem. Elementem tym może być wał środkowy, same tłoczyska lub koło rozrządu. Tutajwał napędza lufę. (Szalona hydraulika)

Na przykład Parker wykorzystuje mechanizm rozrządu do synchronizacji wału i lufy w swojej serii F11/F12. (Parker Hannifin, katalog MSG30-8249/UK)

Structure and components of a swashplate type axial piston pump including slippers, cylinder block, drive shaft, and swashplate tilt angle

Dlaczego kąt ma znaczenie

Skok tłoka wzrasta wraz z kątem. Kąt tarczy sterującej jest zwykle ograniczony do wartości poniżej około 20 stopni, podczas gdy wygięta-jednostka osi może być wygięta do około 40 stopni. (Supermarket hydrauliczny, Brendan Casey) Prawdziwe produkty obejmują ten zakres:

<20°

Typowy limit tarczy sterującej

~40 stopni

Wygięty górny zakres osi-

40 stopni

Parkera F11/F12

32 stopnie

Danfoss H1B

  • W stałych zespołach Parkera F11/F12 zastosowano kąt 40 stopni pomiędzy wałem a lufą, co firma uważa za kompaktową i lekką jednostkę. (Parkera Hannifina)
  • Silnik osiowy H1B firmy Danfoss z wygiętą-zmienną osią działa pod kątem do 32 stopni. (Danfoss)

Dłuższy skok oznacza większe przemieszczenie z mniejszej lufy i mniej mniejszych części obrotowych. To właśnie stąd bierze się większość zalet-wygiętej osi.



Co dwie jednostki katalogowe pokazują przy tym samym przemieszczeniu



Ogólne porównania łatwiej ocenić na podstawie rzeczywistych danych. W poniższej tabeli przedstawiono obok siebie dwa silniki- Bosch Rexroth o stałej pojemności skokowej o wydajności około 45 cm3/obr., po jednym z każdej konstrukcji. Obydwa dane pochodzą z kart katalogowych producenta. Teoretyczne wiersze oblicza się w sposób wyjaśniony pod tabelą.

Parametr A10FM 45 (tarcza sterująca) A2FM 45 (oś wygięta-)
Przemieszczenie Vg 44,5 cm3/obr 45,6 cm3/obr
Ciśnienie nominalne/maksymalne 280/350 barów 400/450 barów
Maksymalna prędkość (karta katalogowa) 4000 obr./min 5600 obr./min
Teoretyczny moment obrotowy przy ciśnieniu nominalnym 198 Nm 290 Nm
Przepływ teoretyczny przy maksymalnej prędkości 178 l/min 255 l/min
Teoretyczna moc hydrauliczna (ciśnienie nominalne, prędkość maksymalna) ≈ 83 kW ≈ 170 kW
Źródło Bosch Rexroth RE 91172 Bosch Rexroth RE 91001

Jak obliczono wiersze

• Teoretyczny moment obrotowyT=Vg × Δp / (20π), w Nm, z Vg w cm3 i Δp w barach

• PrzepływQ=Vg × n / 1000, w l/min

• MocP = Q × Δp / 600, w kW

Liczby te nie uwzględniają strat objętościowych i mechanicznych. Nie reprezentują one również znamionowej pracy ciągłej, ponieważ jednostka nie jest przeznaczona do jednoczesnej pracy z maksymalną prędkością i ciśnieniem nominalnym przez długi czas.

Jak czytać tabelę:

1. Prędkość

Przy niemal takim samym przemieszczeniu jednostka z wygiętą-osią jest oceniana na około 40% szybciej (5600 w porównaniu z 4000 obr./min). Odpowiada to ogólnemu stwierdzeniu Caseya, że ​​silnik-z wygiętą osią może pracować znacznie szybciej niż silnik-in-line o takim samym przemieszczeniu.

2. Klasa ciśnienia

Obydwa arkusze danych umieszczają rodziny w różnych klasach ciśnienia. Przy wyższym ciśnieniu i większej prędkości zespół-z wygiętą osią wytrzymuje około dwukrotnie większą teoretyczną moc hydrauliczną przy podobnej klasie wyporności.

3. Moment rozruchowy

W arkuszu danych tarczy sterującej podany jest moment rozruchowy przy 0 obr./min. i 280 barach wynoszący 170 Nm dla rozmiaru 45. Jego teoretyczny moment obrotowy wynosi 198 Nm, więc zapewnia około 86% przy zerwaniu. Dla mniejszego rozmiaru 23 stosunek jest niższy: 75 z 105 Nm, około 71%. (Bosch Rexroth RE 91172) Arkusz danych A2FM jako cechę wymienia „dobrą skuteczność rozruchu”, ale w recenzowanym wydaniu nie podaje tabeli momentu zerwania. Casey ocenia przewagę-odrywania z osią wygiętą na około 5% w porównaniu z silnikiem rzędowym-liniowym o tej samej pojemności.

To dwie rodziny produktów jednego producenta, a nie prawo fizyki. Na przykład niektóre pompy tarczy sterującej pracują przy wyższych ciśnieniach niż A10FM. Skorzystaj z tabeli, aby zobaczyć, jakich różnic należy szukać, a następnie sprawdź rzeczywiste arkusze danych swoich urządzeń.



Kompromisy,-które zmieniają decyzję



Czynnik Tarcza sterująca Wygięta-oś
Maksymalny kąt Zwykle < 20 stopni Do około 40 stopni
Prędkość przy zadanym przemieszczeniu Niżej Wyższy
Moment rozruchowy / moment obrotowy przy niskiej-prędkości Niżej; dalej spada w przypadku małych rozmiarów (patrz tabela powyżej) Około 5% więcej (Casey)
Zmienny zakres przemieszczenia Węższy Około dwukrotnie większy współczynnik skoku (Casey)
Przechodzenie do zerowego przemieszczenia Wspólny Niektóre modele mogą, nie wszystkie
Zewnętrzne promieniowe obciążenie wału Sprawdź arkusz danych; często ograniczone Zaprojektowane do tego ciężkie łożyska wałeczkowe
Napęd-dla pomp tandemowych Szeroko oferowane (np. A10VSO) Potwierdź według modelu
Koszt zakupu Niżej Wyższy, często znacząco (Casey)

Źródła: kąt, współczynnik skoku, moment zrywający i koszt pochodzą zSupermarket hydrauliczny. Przemieszczenie zerowe i łożyska omówiono w poniższych punktach.

Kilka z tych wierszy wymaga więcej kontekstu:

Przemieszczenie zerowe nie zawsze jest-jedyną cechą tarczy sterującej

Często mówi się, że tylko silniki liniowe- mogą osiągnąć zero, co w przypadku niektórych napędów wymaga wybiegu lub przełączania trybów. Casey sformułował ostrożniej: nie wszystkie silniki osi-ze zmiennym wygięciem mogą przejść do zera. Danfoss oferuje silnik o zmiennej osi-z wygiętą osią i możliwością pracy w zerowym-stopniu. (Danfoss H1B) Jeśli Twój dysk wymaga zerowego przemieszczenia, wpisz to w specyfikacji i potwierdź dla dokładnego modelu. Nie zakładaj tego na podstawie typu projektu.

Łożyska są zarówno siłą, jak i punktem zużycia

W przypadku-zespołu z wygiętą osią siła tłoka trafia bezpośrednio na wał, więc łożyska wału przenoszą duże obciążenia. Casey zauważa, że ​​te łożyska są bardziej podatne na wczesne awarie niż-łożyska wałów rzędowych. Według serwisu Mobile Hydraulic Tips prawdopodobieństwo wymiany łożysk w przypadku pompy z wygiętą-osią jest większe. (Mobilne końcówki hydrauliczne)

Dzięki tym samym dużym łożyskom stożkowym zespoły-z wygiętymi osiami dobrze znoszą zewnętrzne obciążenia boczne. Firma Parker twierdzi, że jej-łożyska wałeczkowe do dużych obciążeń pozwalają na znaczne zewnętrzne obciążenia osiowe i promieniowe wału. W rozwiązaniu Mobile Hydraulic Tips oś wygięta-jest dobrym wyborem w przypadku pomp napędzanych za pomocą kół zębatych lub kół pasowych. Rexroth dodaje, że ustawienie kierunku siły promieniowej może zmniejszyć obciążenie łożyska i wydłużyć jego żywotność. (Bosch Rexroth RE 91001)

Mechanizm synchronizujący dodaje własny tryb awarii

Ponieważ wał musi obracać ciężką lufę, element synchronizujący podlega cyklicznemu skręcaniu. Firma Insane Hydraulics łączy powtarzające się synchronizujące-pęknięcia wału ze zmęczeniem wynikającym z częstego, gwałtownego przyspieszania i zwalniania. (Szalona hydraulika) Traktuj to jako wzór awarii zaobserwowany w terenie, a nie wymierny wskaźnik awaryjności. Nadal warto sprawdzić cykle pracy przy ciągłym cofaniu.



Jak odpowiedź zmienia się w zależności od aplikacji



Lepszy projekt zależy od zadania, a nie od samego projektu. Oto jak przedstawiają się-powyższe kompromisy w typowych przypadkach:

Aplikacja Punkt wyjścia Dlaczego i co sprawdzić
Napędy do jazdy lub napędu w-obwodzie zamkniętym z szerokim zakresem prędkości Silnik o zmiennej-osi wygiętej Dobrze wykorzystuje duży zakres przemieszczenia i dużą prędkość. Danfoss wykorzystuje swoje H1B głównie do napędu-z obwodem zamkniętym. Typowy układ łączy pompę o zmiennej tarczy sterującej, taką jak pompa z obiegiem zamkniętym-typu A4VG-, z silnikiem o zmiennej-osi, takiej jak A6VM. Typ obwodu ma tutaj takie samo znaczenie jak konstrukcja pompy; nasz przewodnik poPompy tłokowe z obiegiem otwartym a pompy tłokowe z obiegiem zamkniętymomawia to osobno.
Pompy napędzane paskiem, przekładnią lub przystawką odbioru mocy silnika z bocznym obciążeniem na wale Naprawiono wygiętą-oś pompy Jego łożyska są zbudowane na zewnętrzną siłę promieniową. Na przykład pompy A2FO i A17FO firmy Sheungchak mają konstrukcję z wygiętą-osią stałą.
Przemysłowe zespoły napędowe, prasy i obrabiarki Zmienna pompa tarczy sterującej Elementy sterujące ciśnieniem, przepływem i mocą można łatwo dopasować, a napęd-umożliwia stosowanie pomp tandemowych. Na przykład A10VSO jest wyposażony w elementy sterujące obejmujące DR, DFR i DFLR, z opcjonalnym napędem przelotowym. Zmiana przemieszczenia odbywa się po prostu poprzez przechylenie tarczy sterującej, dzięki czemu sterowanie jest proste, a koszty pozostają niższe.
Obwody-oparte na kosztach, o umiarkowanej-prędkości i umiarkowanym-ciśnieniu Zespół tarczy sterującej Zwykle wystarczająca wydajność za niższą cenę, która odpowiada punktowi kosztowemu Casey.
Silniki uruchamiane pod obciążeniem lub pełzające przy niskiej prędkości Porównaj arkusze danych Porównaj moment zerwania, a nie tylko przemieszczenie. Jak pokazują dane A10FM, tarcze sterujące o mniejszych rozmiarach mogą powodować zauważalną utratę teoretycznego momentu obrotowego przy 0 obr./min.



Wymiana: zachowaj oryginalny projekt



W przypadku awarii pompy lub silnika praktycznym pytaniem jest to, czy zamiennik odpowiada oryginałowi, a nie to, która konstrukcja jest ogólnie lepsza. Przejście z wygiętej-osi na tarczę sterującą lub odwrotnie nie jest zamianą typu-na-podobną:

1. Koperta i montaż

Pochylona lufa nadaje wygiętej-jednostce osi inny kształt i długość obudowy. Kołnierze montażowe, pozycje portów i lokalizacje spustów mogą nie pokrywać się.

2. Nośność-wału

Zespół tarczy sterującej zamontowany w przypadku, gdy wygięty-zespół osi przenosi obciążenia od strony paska lub przekładni, może nie być przystosowany do tych sił.

3. Obwiednia prędkości i ciśnienia

W powyższej tabeli zespół osi zgiętej-przypisany jest zarówno dla wyższej prędkości, jak i wyższej klasy nacisku. Wymiana tarczy sterującej o tej samej pojemności może zostać przeciążona.

4. Kontroluj zachowanie

Zmienne jednostki obu konstrukcji wykorzystują różne mechanizmy sterujące i zakresy przemieszczeń. Odpowiedź komputera zmieni się, nawet jeśli rozmiary portów będą zgodne.

Kod modelu zazwyczaj informuje o projekcie. Wśród rodzin Sheungchak zaopatruje:

Wygięta-oś

silniki A2FM i A6VM; Pompy A2FO i A17FO

Tarcza sterująca

Pompy A10VSO, A4VSO, A11VO, A4VG i K3V112

Aby dowiedzieć się, jak odszyfrować te kody, zobaczjak odczytać kod modelu A2FM.



Zanim zamówisz zamienną pompę lub silnik, sprawdź:

1 Pełnykod typu i numer częściz tabliczki znamionowej. Obejmuje to rodzinę projektów, rozmiar, serię i kontrolę.
2 Kierunek obrotui czy obwód jest otwarty czy zamknięty.
3 Typ wału, kołnierz, położenie przyłączai lokalizację drenażu obudowy.
4 Ciśnienie robocze, ciśnienie szczytowe i prędkość jazdyprzy rzeczywistym cyklu pracy, a nie tylko maksimum z tabliczki znamionowej.
5 Każdyzewnętrzne obciążenie wałuspowodowane niewspółosiowością paska, przekładni lub sprzęgła.
6 W przypadku silników zmiennych, niezależnie od tego, czy napęd tego potrzebujeprzemieszczenie zerowe lub prawie-zero.
7 Rodzaj płynu, temperatura roboczai poziom filtracji.



Jeśli ważysz część OEM z jednostką na rynku wtórnym dla tego samego modelu,pompa hydrauliczna oryginalna czy nieoryginalnawyjaśnia, o jakie dowody badawcze należy prosić.



Wybór pomiędzy jednym i drugim



Wybierz wygiętą-oś, gdy…

Potrzebujesz dużej prędkości, dużej gęstości mocy, szerokiego zakresu zmiennego, dużego momentu zrywającego lub tolerancji na obciążenia od strony wału, a wyższa cena i konserwacja łożysk są do zaakceptowania.

Wybierz tarczę sterującą, gdy…

Potrzebujesz elastycznej kontroli ciśnienia i przepływu,-napędzanych pomp tandemowych lub silnika o zerowej-wyporności, albo też niższy koszt zakupu ma większe znaczenie niż maksymalna prędkość.

W przypadku wymiany należy zachować projekt już zainstalowany, chyba że inżynier sprawdził montaż, obciążenia i elementy sterujące.

Sheungchak Hydraulic dostarcza silniki z tłokami-z wygiętą osią z rodzin A2FM (5 do 1000 cm3/obr.), A6VM i AA6VM. Jeśli wymieniasz silnik-z wygiętą osią, prześlij kod typu z tabliczki znamionowej oraz zdjęcia wału, kołnierza i portów za pośrednictwem naszego serwisustrona produktu silnika hydraulicznego. Nasz zespół może potwierdzić pasującą konfigurację przed złożeniem zamówienia.
