Części pompy K3V112: Identyfikacja i przewodnik po zestawie naprawczym

„K3V112” na tabliczce znamionowej nie wskazuje na jedną listę części. Kawasaki produkuje pompy jako jednostki pojedyncze, tandemowe lub równoległe, obracające się w prawo i w lewo-zgodnie z ruchem wskazówek zegara, z przystawką odbioru mocy lub bez. Sprzedawcy części pod tą samą nazwą wymieniają kilka-wypustów wału napędowego,-długości sworznia przechylnego i-typów pomp pilotowych. W przypadku tych wariantów zamówienie na części pompy K3V112 kończy się niepowodzeniem, nawet jeśli nazwa części jest prawidłowa.



Ten przewodnik jest przeznaczony dla warsztatów naprawczych, nabywców części i osób zajmujących się konserwacją, które już wiedzą, że mają K3V112 i muszą zdecydować, co kupić. Opisano w nim, które części należą do danego zespołu, które zmieniają się w zależności od wersji pompy, jak porównać zestaw uszczelek, grupę obrotową, pojedyncze części i pompę zamienną oraz czego potrzebuje pompa po złożeniu. Nie obejmuje etapów demontażu ani regulacji regulatora. W katalogu Kawasaki jest napisane, że pompy nie należy rozbierać bez jej zgody, a gdy jest to nieuniknione, tylko przez osobę upoważnioną, aby prace przebiegały zgodnie z instrukcją serwisową wydaną dla konkretnego modelu.

Znaki po „K3V112” decydują, która lista części ma zastosowanie, dlatego przed obejrzeniem jakiejkolwiek części zapisz cały kod modelu. Katalog Kawasaki K3V/K5V określa pozycje kodów w tej kolejności (Kawasaki Heavy Industries, katalog KPM1410, październik 2014).

Nie każda opcja jest oferowana w każdym rozmiarze. Dla rozmiaru 112 tabela asortymentu w katalogu przedstawia modele K3V112S, K3V112DT, K3V112DTP i K3V112DP. Podsumowanie regulatora wiąże kody regulatora z typami sterowania, takimi jak całkowita moc, przepływ ujemny, przepływ dodatni i sterowanie-z wykrywaniem obciążenia. Dostawca potrzebuje wydrukowanego kodu, a nie jego odczytania.

Dla orientacji Kawasaki podaje tę serię przy ciśnieniu znamionowym 34,3 MPa i ciśnieniu szczytowym 39,2 MPa, a rozmiar 112 przy maksymalnej-prędkości samozasysania wynoszącej 2360 min⁻¹ (Przemysł ciężki Kawasaki). Katalog dołącza warunki do tej prędkości: maksymalne przemieszczenie i ciśnienie ssania wynoszące -0,01 MPa lub więcej. Są to parametry pompy, a nie wartości akceptacji części.

Jeśli brakuje tabliczki znamionowej lub jest ona nieczytelna, skorzystaj z naszego przewodnikaidentyfikacji pompy hydraulicznej na podstawie jej tabliczki znamionowejobejmuje metody awaryjne.

Zamawianie jest łatwiejsze, a oferty łatwiejsze do porównania, gdy części są pogrupowane według zespołów, a nie wymienione pojedynczo. Poniższa grupa jest nasza, zbudowana na podstawie nazw części w tabelach części opublikowanych przez sprzedawców. Jest to mapa orientacyjna, a nie zestawienie materiałów. Numery pozycji i ilości-na pompę muszą pochodzić z listy części odpowiadającej dokładnemu kodowi modelu.

Cztery typy części są sprzedawane w więcej niż jednej wersji i przed złożeniem zamówienia każda z nich wymaga sprawdzenia względem starej części. Poniższe wersje publikują dwaj sprzedawcy części zamiennych, sprawdzone 9 października 2026 r. (Hydraulika misji; Części Hydra USA). Obydwa są źródłami komercyjnymi oferującymi części do sprzedaży i żadna z list nie jest wyczerpująca. Są one również ze sobą powiązane: Misja określa firmę Hydra Parts USA jako swojego internetowego dystrybutora detalicznego, więc jeden wpis nie potwierdza niezależnie drugiego. Pokazują, że wersje istnieją. Nie pokazują, który pasuje do Twojej pompy.

W pierwszym rzędzie wskazówka należy do płytki zaworowej. Strona produktu Mission dotycząca zespołu zawiera listę jednego bloku cylindrów i jednej prawej-płytki zaworowej (zgodnie z ruchem wskazówek zegara) (Hydraulika misji). Żaden ze sprzedawców nie mówi, który zespół pasuje do pompy przedniej czy tylnej, ani w jaki sposób R i L odpowiadają danym obrotom pompy. Nie wnioskuj tego z etykiet. Potwierdź to, podając numer części z listą części dla kodu modelu.

Na wałach tabela wymiarów katalogowych Kawasaki podaje 14-zębowy wielowypust JIS B 1603 dla końcówki wału K3V112. Pozostałe liczby na listach sprzedawców są powodem do policzenia zębów na wale, który posiadasz.

Na trzpieniu przechylnym lista podaje dwie długości bez określenia, pomiędzy którymi dwoma punktami mierzona jest długość. Zapytaj dostawcę, do jakiego wymiaru odnosi się liczba, zanim dopasujesz ją do swojego pomiaru.

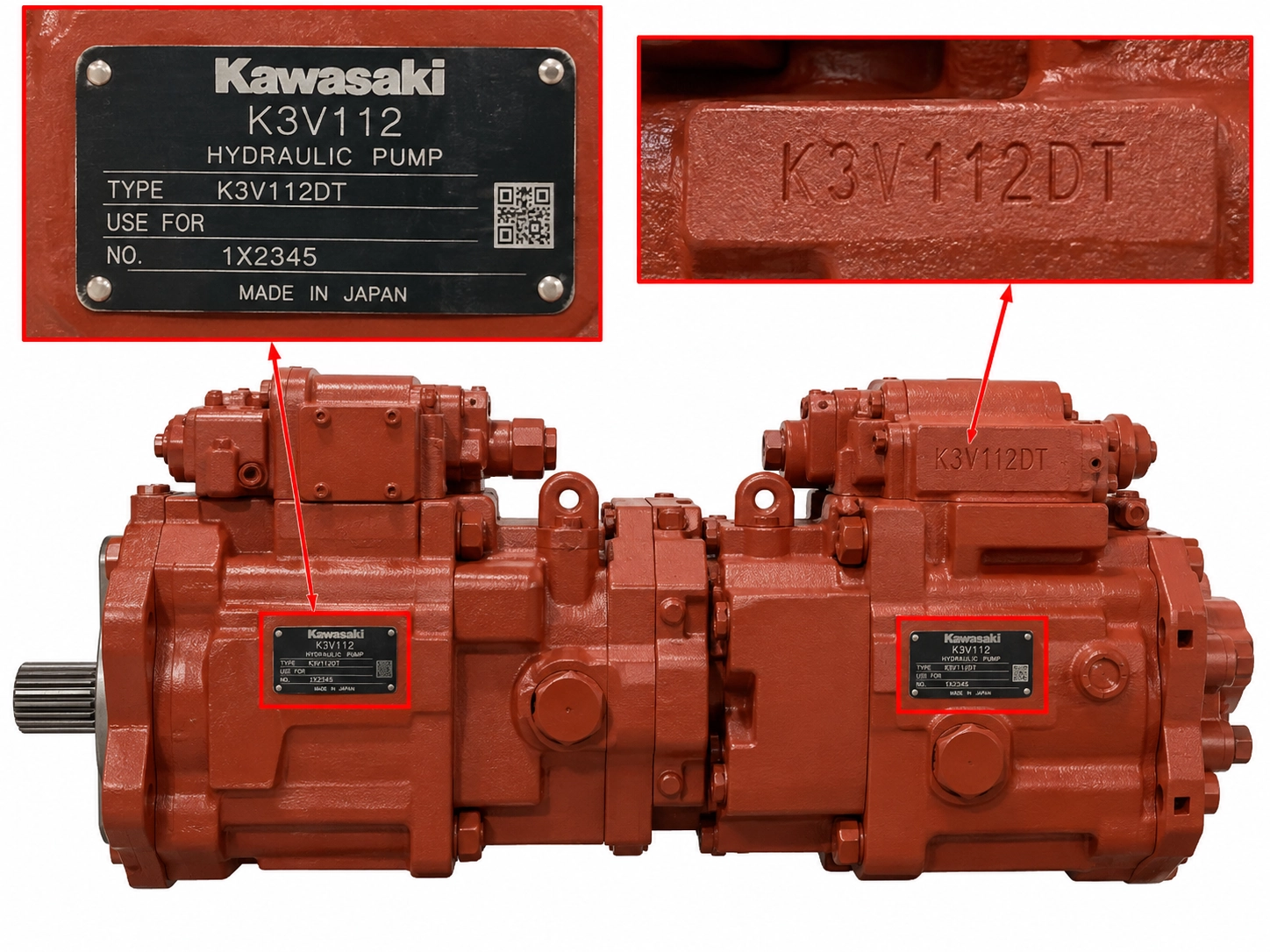

Co odczytać z tabliczki znamionowej i starej części

To jest zapis identyfikacyjny. Zbierz go, zanim poprosisz kogokolwiek o wycenę:

1. Pełny kod modelu i numer seryjny z tabliczki znamionowej, łącznie z obydwoma kodami konstrukcyjnymi.
2. Obrót, R lub L, patrząc od końca wału.
3. W przypadku pompy podwójnej niezależnie od tego, czy każda część jest przeznaczona dla pompy przedniej, czy tylnej.
4. Liczba zębów wielowypustowych na przednich i tylnych wałach.
5. Długość sworznia uchylnego, ze zdjęciem opisanym powyżej.
6. Kod regulatora i informację, czy regulator jest z przodu, czy z tyłu.
7. Niezależnie od tego, czy zamontowana jest pompa zębata pilotowa, czy przystawka odbioru mocy, ze zdjęciem.
8. Marka, model i numer seryjny maszyny oraz numer części pompy producenta maszyny, jeśli ją posiadasz.

Pozycje 4 i 5 wymagają otwarcia pompy. Jeśli nadal jest na maszynie, wyślij resztę i powiedz to.

Jeśli wymieniasz całą pompę zamiast ją naprawiać,dziewięć-list kontrolnych dotyczących wymiany pompy według specyfikacjiobejmuje kontrole interfejsu, które ta lista pomija.

Publiczny katalog Kawasaki podaje ograniczenia operacyjne, ale nie podaje ograniczeń zużycia ani zasad wymiany-ani-przeróbki. Znajdują się one w instrukcji serwisowej konkretnego modelu, więc każda poniższa decyzja jest sformułowana w oparciu o to, czego należy szukać i co należy zmienić w kolejności.

Namiar

Przypis do ciśnienia znamionowego w katalogu jako wyjątek wskazuje trwałość łożyska (Kawasaki Heavy Industries, katalog KPM1410). Podejmij decyzję dotyczącą wyceny przed wyceną, a nie po. Sprawdź, czy instrukcja obsługi Twojego modelu pozwala na ponowne założenie łożyska, które zostało ściągnięte z wału. Jeżeli tak nie jest, należy dodać do zamówienia łożyska wałeczkowe i igiełkowe.

Grupa rotacyjna

Sprawdź czy w instrukcji jest napisane uszkodzenie bloku cylindrów, tłoków czy szczęk jako powód do wymiany grupy w komplecie. W artykule Fluid Power World z 2016 r. na temat podzespołów hydraulicznych ogólnie stwierdzono, że docieranie może być odpowiednie w przypadku zużycia wewnętrznego, gdy powierzchnie nadal mieszczą się w dopuszczalnych tolerancjach, a w przeciwnym razie lufy, tłoki i inne części wewnętrzne są regenerowane lub wymieniane (Świat energii płynnej). To jest stwierdzenie ogólne, a nie dodatek K3V112. Zastosowano tutaj:

• Widoczne uszkodzeniana bloku, tłokach lub szczękach, takie jak zarysowania, wżery, pęknięcia lub ślady zatarcia: spodziewaj się wymiany i poproś o wycenę zarówno pojedynczej-części, jak i kompletnej-grupowej.
• Lekkie zużycie:przeróbka jest możliwa tylko wtedy, gdy każdy wymiar mieści się w granicach producenta i tylko sklep, w którym obowiązują te limity dla Twojego modelu, może podjąć taką decyzję.

W tym przewodniku nie podano limitów zużycia.

Reduktor i pompa zębata pilotowa

Sprawdź, czy w instrukcji traktuje się je jako nadające się do użytku, czy jako elementy wymienione jako kompletne, i ustal tę kwestię przed zakupem zestawu uszczelek regulatora. Pozostaw śruby regulacyjne i nakrętki zabezpieczające w niezmienionym stanie, chyba że instrukcja obsługi Twojego modelu stanowi inaczej.

To, co znajdziesz w środku, również wskazuje na przyczynę, którą należy usunąć, w przeciwnym razie nowe części zawiodą w ten sam sposób. Poniższe wzory pochodzą z artykułu Power & Motion z 2021 r. na temat ogólnie pomp tłokowych o zmiennym tłoku, napisanego przez menedżera w firmie sprzedającej usługi naprawcze (Moc i ruch). Czytaj je jako wskazówki, a nie jako diagnozę.

Kupuj do poziomu stwierdzonej szkody, a nie do poziomu objawu. Tabela jest naszym odczytaniem źródeł z poprzedniej sekcji, a nie regułą producenta.

Nazwa zestawu nie mówi, co znajduje się w zestawie. W tabeli części jednego ze sprzedawców wiersz o nazwie „Kompletny zestaw grupy obrotowej” zawiera numer części-zestawu uszczelek i jest opisany jako uszczelki i pierścienie O-pompy tandemowej, regulatorów, pompy zębatej pilota i przystawki odbioru mocy. Strona produktów tego samego sprzedawcy o tej nazwie zawiera blok cylindrów, płytkę zaworową, zestaw tłoków, płytkę ustalającą, prowadnicę kulkową i sprężyny (Tabela hydrauliki misji; strona produktu, oba sprawdzone 9 października 2026 r.). Poproś każdego dostawcę o listę-po-wierszach zawierającą numery części, ilości i elementy wykluczone.

W ostatnim wierszu tabeli ten sam artykuł Fluid Power World podaje ogólną zasadę: naprawa ma sens, jeśli kosztuje nie więcej niż 60 do 70 procent nowego komponentu. Dodaje wyjątek. Jeśli nowe urządzenie nie jest łatwo dostępne, a kluczowa maszyna nie działa, naprawa może być nadal praktyczna i droższa. Zasada dotyczy ogólnie elementów hydraulicznych i nie stanowi progu. Aby go zastosować, należy podzielić całkowity koszt naprawy przez dostarczoną cenę pompy zamiennej. Wlicz części, łożyska, uszczelnienia, robociznę i testy do kosztów naprawy i poproś o obie wyceny jednocześnie.

Jeśli porównanie wskazuje na wymianę,Kompletna strona pompy K3V112zawiera listę układów, które budujemy. To punkt wyjścia, a nie potwierdzenie dopasowania. Wynika to z pełnego kodu modelu i kontroli rysunku.

Nowe części wewnętrzne nie naprawią usterki występującej w przewodzie spustowym, przewodzie ssawnym lub filtracji. Zanim zamówienie zniknie, warto wykonać trzy kontrole.

Etykieta części mówi mniej niż dokumenty, które dostawca jest skłonny wraz z nią przesłać. Trzy pytania są często zestawiane razem i należy je zadać oddzielnie:

Trzecie pytanie dotyczy sprzedawcy, a nie części. Część zakupiona poza autoryzowanym kanałem sprzedaży nie jest zatem-nieoryginalna, a list autoryzacyjny nie potwierdza, że ​​dana wersja jest odpowiednia dla Twojej pompy.

Niezależnie od pochodzenia, zapytaj także na piśmie:

• Czy blok cylindrów i płytka zaworowa są dostarczane razem i dla której strony.
• Jaki protokół kontroli jest dołączony do powierzchni ślizgowych i czy zmontowany zespół obrotowy lub pompa zostały przetestowane przed wysyłką.
• Co obejmuje gwarancja, jak długo i co się stanie, jeśli wersja okaże się błędna.

Pytania te dotyczą tylko części. Aby ocenić dostawcę jako całość, zobacz nasze porównanieoryginalne i nieoryginalne pompy hydrauliczne.

Przebudowana pompa musi pracować zgodnie z opublikowanymi przez Kawasaki warunkami dotyczącymi oleju i instalacji. Poniższe wartości pochodzą z katalogu KPM1410 z października 2014 r., do którego wydania powiązano ze stroną produktu Kawasaki K3V/K5V z dnia 9 października 2026 r. (Przemysł ciężki Kawasaki). Katalog opisuje swoje dane techniczne jako wartości typowe, a nie gwarantowane.

Dane dotyczące lepkości i temperatury stanowią zewnętrzne zakresy podane w katalogu, a nie zalecany punkt pracy.

W katalogu podane są warunki montażu, a nie kolejność uruchamiania. W przypadku pierwszego uruchomienia, płukania i odbioru po przebudowie należy postępować zgodnie z procedurą opisaną w instrukcji pompy dla danego modelu oraz instrukcjami producenta maszyny.

Dostawca może potwierdzić jedynie części pompy K3V112 w stosunku do przesłanych przez Ciebie materiałów, dlatego wyślij je wszystkie w jednej wiadomości:

• Dowód identyfikacyjny z wykazu powyżej, ze zdjęciem z tabliczki znamionowej
• Ilość każdej części lub zestawu, termin, do którego będzie ona potrzebna oraz miejsce docelowe dostawy
• Żądane części, pogrupowane według zespołów i opcja, którą chcesz wycenić: zestaw uszczelek, pojedyncze części, grupa obrotowa lub kompletna pompa
• Prośba o listę zestawów-po-wierszach zawierającą numery części, ilości i wykluczenia
• Dowody, jakich potrzebujesz w przypadku części: pochodzenie, dokumenty identyfikowalności, protokół kontroli, warunki gwarancji
• Zdemontuj-znaleziska i zdjęcia płytki zaworowej, czoła bloku cylindrów i szczęk, jeśli pompa jest już otwarta
• Dotychczas wykonane kontrole systemu: przepływ drenażu obudowy, ciśnienie w obudowie, filtr siatkowy i filtr
• Prośba o podanie pełnej-ceny pompy wraz z wyceną części, aby można było ustalić koszt naprawy

Aby wysłać pierwsze zapytanie, nie trzeba otwierać pompy. Na początek wystarczą kod modelu, rotacja, kod regulatora, ilość i miejsce docelowe.

Ta lista działa w przypadku każdego dostawcy części. Opublikowana seria K3V112 firmy Sheungchak obejmuje kompletne pompy w układach S, DT, DP i DTP. Jeśli porównanie wskazuje na wymianę, prześlij zdjęcie tabliczki znamionowej i dowód identyfikacyjny za pośrednictwem naszego serwisuformularz zapytania. Poproś o sprawdzenie modelu, sprawdzenie rysunku i wycenę zawierającą pełną konfigurację oferowanej pompy.

Wyślij szczegóły dotyczące K3V112
